钢轨直度测量尺 型号：GF2821
  • 产品名称：钢轨直度测量尺 型号：GF2821
  • 产品型号：GF2821
  • 所属类别：实验室设备
  • 发布时间：2025-03-25
  • 已获点击：19
  • 测量范围：±5mm
详细说明

钢轨直度测量尺 型号:GF2821 库号：D403189

一、简述

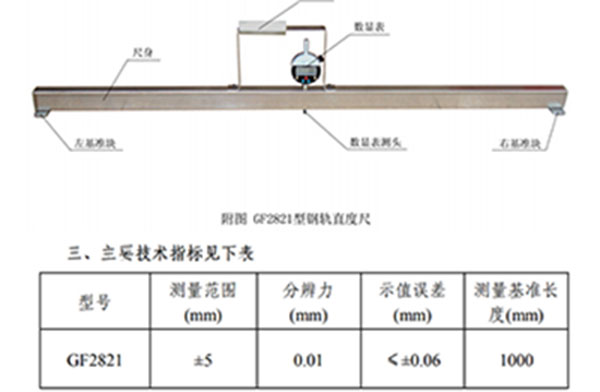

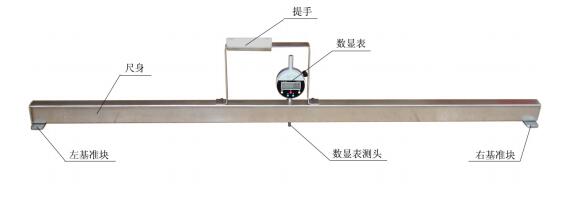

SK-GF2821型钢轨直度测量尺（以下简称为“直度尺”）用于测量各种钢轨接头低塌和任何钢轨部位的直线度。具有读数直观、操作简便、测量高和重量轻的特点

参数

1）、检测基长：1m

2）、测量范围：±4mm

3）、分辨率：0.001mm

长度 1米

三、操作使用方法：

一、校对零位

将直度尺置于平尺上，使左、右基准块与平尺接触，装上数显表，压缩数显表测杆约一半行程后，使数显表测头与平尺接触，锁紧数显表，按数显表清零键，使显示数值变为“0.00”。

二、测量钢轨接头低塌

将校对好零位的直度尺置于被测钢轨面上，使数显表测头与被测钢轨接头处接触，左、右基准块与轨面接触，左右移动直度尺，找到大值，此数值即为钢轨接头低塌值。

三、测量钢轨其它部位的直线度

将直度尺置于被测钢轨上，使左、右基准块与钢轨接触，从数显表中读取测量值，此数值即为此段钢轨的直线度。

四、检定方法

按照JJG（铁道）167-1997《数字式钢轨直度测量尺》检定规程进行检定。

一、简述

SK-GF2821型钢轨直度测量尺（以下简称为“直度尺”）用于测量各种钢轨接头低塌和任何钢轨部位的直线度。具有读数直观、操作简便、测量高和重量轻的特点

参数

1）、检测基长：1m

2）、测量范围：±4mm

3）、分辨率：0.001mm

长度 1米

三、操作使用方法：

一、校对零位

将直度尺置于平尺上，使左、右基准块与平尺接触，装上数显表，压缩数显表测杆约一半行程后，使数显表测头与平尺接触，锁紧数显表，按数显表清零键，使显示数值变为“0.00”。

二、测量钢轨接头低塌

将校对好零位的直度尺置于被测钢轨面上，使数显表测头与被测钢轨接头处接触，左、右基准块与轨面接触，左右移动直度尺，找到大值，此数值即为钢轨接头低塌值。

三、测量钢轨其它部位的直线度

将直度尺置于被测钢轨上，使左、右基准块与钢轨接触，从数显表中读取测量值，此数值即为此段钢轨的直线度。

四、检定方法

按照JJG（铁道）167-1997《数字式钢轨直度测量尺》检定规程进行检定。
