产品名称：半自动缆道测流系统 EKL1000A
产品型号：EKL1000A
所属类别：实验室设备
发布时间：2025-04-03
已获点击：11
测量范围：0—2000m

详细说明

水文缆道测流综合控制台/半自动缆道测流系统 型号:EKL1000A 库号：D234900

1.硬件部分

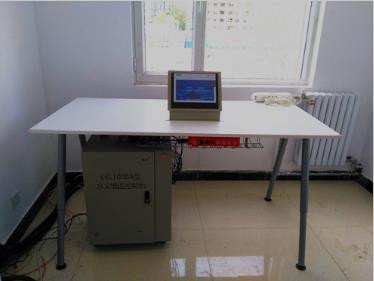

室内部分包括缆道控制箱（内含PLC、变频器）、触摸屏、操作桌和绞车等。现地实景图如下：

室外部分信号采集装置（包括：失重器、声波测深仪和信号源等）,用于采集水面、流速、河底信号和水深数据。

主要指标：

（1）缆道控制箱

a.供电电压：380V±10% 三相交流电

b.额定功率：1-20KW

c.可调节速度：0-2 m/s

d.限位措施：软件限位（上下左右四向）

e.水平测量范围：0—2000m

f.水平测量：0.1m

g.垂直测量范围：0-200m（光栅编码器）

h.垂直测量：0.01m（光栅编码器）

i.适用范围：各种转子式流速仪

j.适用信号：音频信号或直流短路信号

k.灵敏度：音频信号于5mV

l.通讯接口：RJ45网口

（2）触摸屏

a.供电电压：24V DC

b.额定功率：8W

c.通讯接口：RJ45网口、USB2.0、RS485/232

d.屏幕尺寸:10寸

e.屏幕分辨率:1024*768

f.高频抗干扰：IEC 61000-4-4标准

g. HF 辐射: IEC 61000-4-3 标准

h.防护等级：前面板 IP65；后面板 IP20

i.LED背光寿命：>40000小时

（3）信号源

a.电源电压：7.2V 可充电电池

b.电流：候机状态　＜0.2mA

c.工作状态：＜9mA

d.频率：水面信号频率　２５００Ｈz±１％

e.流速信号频率：３０００Ｈz±１％

f.河底信号频率：３５００Ｈz±１％

（4）失重式河底信号发生器

a.信号输出方式：开关量信号

b.适用铅鱼重量：50-300kg

c.外形尺寸：?59mm*154mm

2.软件部分

客户端主界面集成显示了断面模拟图、参数配置和操作控制等功能板块，如下图所示：

主要功能如下：

1.具备半自动测流控制功能

2.可以调节铅鱼水平和垂直位移，并显示其移动速度

3.动态显示铅鱼在断面中位置

4.图形化模拟现场情景，实时显示铅鱼状态

5.可自动计算流速、并存储多48条测流数据

6.支持两种测深方式：触底式测深和声波测深（选配）
