产品名称：点频功率信号发生器型号:ZN1180M
产品型号：ZN1180M
所属类别：电力电工仪器
发布时间：2025-05-08
已获点击：15
测量温度：0oC~40oC

详细说明

点频功率信号发生器 型号:ZN1180M 库号：D377898

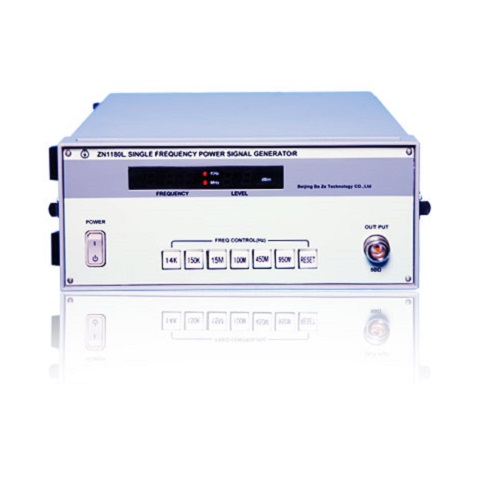

ZN1180(M)点频功率信号源

HWY4-ZN1180 (M)点频功率信号源是一台由14kHz、100kHz、200kHz、450MHz、950MHz、6GHz共六个点的振荡源与功率放大器组成的功率信号源。它与配套天线一同使用可组成发射机，在规定的距离内可产生大于或等于100dB（0dB=1?V）的电磁场。它适用于工厂、国防、科研单位进行科学研究和对高性能的屏蔽场所的屏蔽效能检测。特别适合计算机房屏蔽度的测试和检测。

1. 工作特性：

1.1 本仪器能在下列环境下连续工作8小时：

温度：0oC ~ 40 oC；

相对湿度：40 oC（20 ~ 90）%RH；

大气压强：86 ~ 106KPa。

1.2 频率准确度：

14 kHz ±1%

100 kHz ±1%

200 kHz ±1%

450MHz ±1%

950MHz ±1%

6GHz ±1%

1.3 频率稳定度：

14 kHz 3×10-6

100 kHz 3×10-6

200 kHz 3×10-6

450MHz 3×10-6

950MHz 3×10-6

6GHz 3×10-8

1.4 输出幅度：

14kHz、100kHz、200kHz、450MHz、950MHz大于28dBm

6GHz 大于25dBm

1.5 天线接收场强应符合下表条件：

频率

天线距离(cm)

场强(dBμV/m)

14kHz

≥100

100kHz

≥100

200kHz

≥100

450MHz

200

≥100

950MHz

200

≥100

6GHz

200

≥100

*0dBm=107dBμV

1.6 输出阻抗：50Ω±5％

1.7 交流工作电压：90～242VAC

1.8 消耗功率：约60W

1.9 主机外形尺寸：400×245×100 (mm)

1.10 重量：约6.5公斤

1.11 主机包装箱尺寸：450×310×150（mm）

2. 附件

2.1 14kHz、100kHz、200kHz环形天线一对（发射、接收）；

2.2 450MHz偶极子天线振子两对（加接在950MHz天线上）；

2.3 950MHz偶极子天线一对（发射、接收）；

2.4 6GHz喇叭天线一对（发射、接收）；

2.5 N-J5 ~ N-J5五米电缆线两根；

2.6 N-J5 ~ N-J5两米微波低损耗电缆两根；

2.7 三角架两付；

2.8 电源线一根；

2.9 保险管两只（在主机电源插座上）；

2.10 五米盒尺一个；

2.11包装箱尺寸：660×530×240（mm）

*450MHz振子在950MHz天线杆里面。

3. 电原理方框图：（见附图）

4. 仪器的使用方法：

HWY4-ZN1180(M)点频功率源频率为14kHz、100kHz、200kHz、450MHz、950MHz和6GHz六个点。频率与输出幅度由数字直接显示。
