高精度二维PSD位置传感器信号处理板 型号:DRX-2DPSD-OA01-X 库号：D28398

DRX-2DPSD-OA01-X高精度二维PSD位置传感器信号处理板

DRX-2DPSD-OA01-X 是对二维 PSD 位置传感器输出的微小电流信号进行 I-V 放大及运算处理，电路板采用四层板处理，可输出一级放大后的信号和运算后的信号，模块自带噪声背景零点调节电路，可适用 4*4mm、9*9mm 贴片 PSD

特点： ? 无盲区 ? 低噪声、高响应度 ? 高精度、高线性、高速 ? 位置连续变化 ? 体积小，50*50mm ? 可安装 CS 接口镜头 ? 适合枕型和双面型 PSD

应用： ? 位置角度测定 ? 制导、定位、对准 ? 位置偏转、振动、三维空间目标运动轨迹的测定 ? 自动聚焦、机器人视觉 ? 直线度测量

一、指标(Ta=23℃)

参数符号测试条件小值典型值大值单位

光谱响应范围 λ 320 940 1100 nm

线性 0.1 0.3 %（±）

偏压 Vr 5 V

反馈电阻 Rf 10（按要求可变） K

工作电源 V+、V- ±5 ±15 ±18 V

工作电流 Icc ±15V 30 mA

输出电压 Vout ±12 V

输出噪声 Vnoise 2 mVp-p 带宽 f3dB 10（按要求可变） 300 kHz 补偿范围 V ±280（按要求可变） mV

大额定值工作电压 Vcc ±18 V 工作温度 Toper 70 ℃ 存储温度 Tstg 100 ℃

测试条件：±15V,650nm，3mW 激光器，光斑大小 1mm,9*9mm PSD

注意：反馈电阻（Rf）根据光源强度需做调整，默认 10K，适合 1-5mW 激光器，带宽根据需求可调

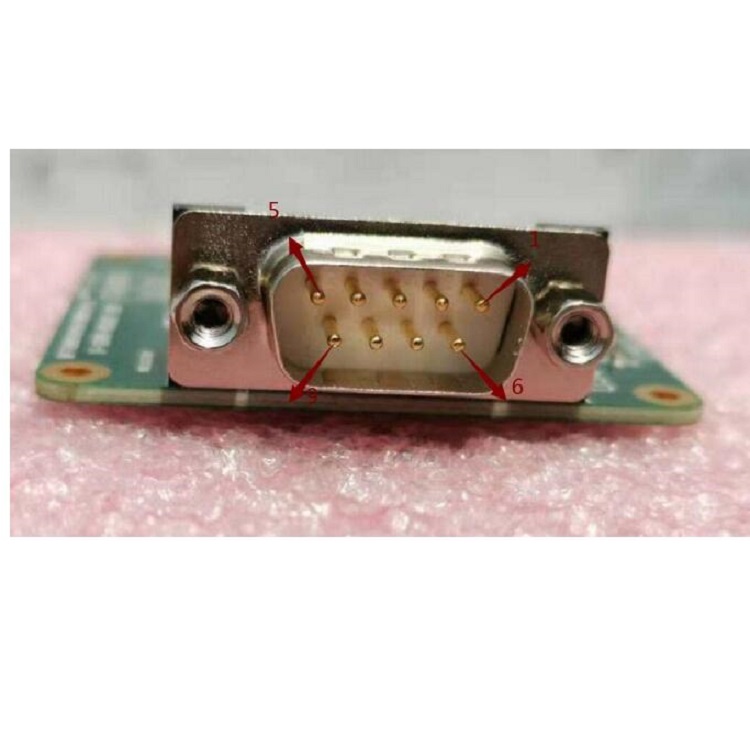

四、零点调节

通过电路上 X1/XH、X2/XC、Y1/YC、Y2/XH1 可调电阻调节，调节范围默认±280mV

X1/XH ：调节X1 或 OUTH 零点（默认 OUTH）

X2/XC ：调节X2 或 OUTX 零点（默认 OUTC）

Y1/YC ：调节Y1 或 OUTY 零点（默认 OUTC）

Y2/XH1：调节Y2 或 OUTH1 零点（默认 OUTH1）

五、内部原理公式

OUTX=（X2+Y1）－（X1+Y2）

OUTY=（X2+Y2）－（X1+Y1）

OUTH/OUTH1=X1＋X2＋Y1＋Y2

六、位置公式

X=OUTX * K / OUTH;

Y=OUTY* K / OUTH;

注：K 系数需要标定

七、型号

型号说明

DRX-2DPSD-OA01-4 集成 4*4mm PSD

DRX-2DPSD-OA01-9 集成 9*9mm PSD
