产品名称：多功能实验装置型号:CH-JY-3418C
产品型号：CH-JY-3418C
所属类别：实验室设备
发布时间：2025-08-25
已获点击：17

详细说明

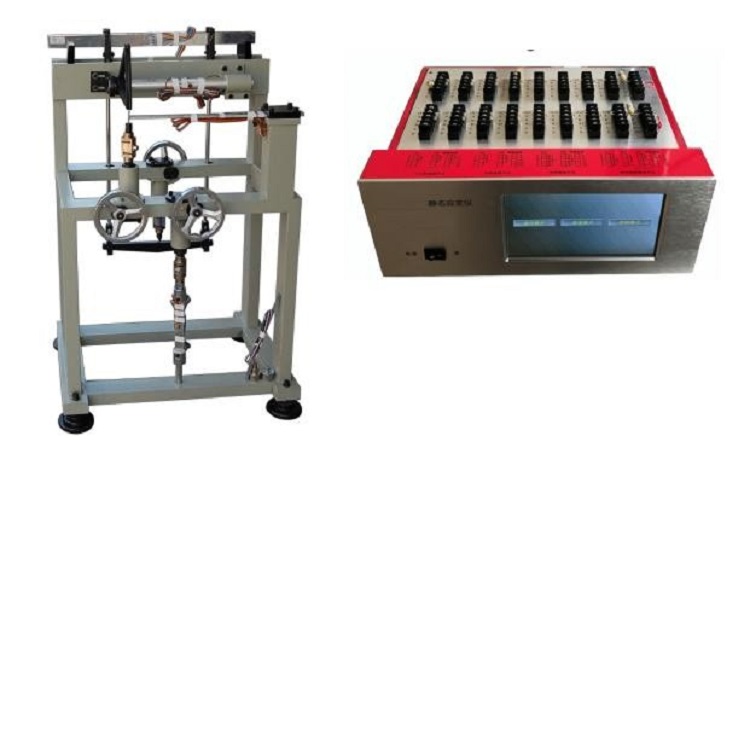

材料力学多功能实验装置 型号:CH-JY-3418C 库号：D391766

一、设备参数：

1. 实验装置将多种材料力学电测实验集中到一个实验台架，由实验台架、实验试件、荷载传感器、加载机构等组成。整体结构采用立式框架结构设计，主体通过型钢焊接组成，整体结构前后两片。实验装置共有三的加载机构，每加载机构采用丝杠手轮旋转进行加载.

二、参数：

（一）多功能实验平台

1. 实验台承载载荷：20kN

2. 实验试件大加载载荷：10kN

3. 试件材料：碳钢材料，表面镀铬处理；铝合金材料，表面阳极化处理

4. 加载机构作用行程：60mm

5. 手轮加载转矩：0～2.6N?m

6. 加载速度：0.12mm/转（手轮）

7. 传感器量程：10000N

8. 灵敏度：1.00~3.00mV/V

9. 载荷辨率：0.01%F

10. 输入电阻：350Ω，输出电阻：350Ω

11. 激励电压：10~12V（推荐）

12. 过载能力：120%F.

13. 零点温度漂移：0.3%F./10℃

14 输出温度漂移：0.3%F./10℃

15. 外形尺寸(约)：800×700×1100(mm)

16 重量（约）：100kg（实验装置）

（二）XL2118B18 型动静态电阻应变仪:

1.主机测点（通道）：18点

2.测试单位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，μV，mV，V，℃

3.测量方式：应变片、应变式传感器、Pt1000型热电阻、K型热电偶

4.测量范：应变 0~±38000με；温度 -40~100℃；电压 ±2.5V；其它单位 ±99999

5.辨率：应变1με/0.1με

6.温度：0.1℃；电压：1μV；其它测量单位：0.01%/F. ..

7.采样频率：2kHz.

8.显示方式：7寸液晶显示，高速模式3通道实时显示，通用模式18通道实时显示，功能按键触摸操作。

三、实验项目：

（1）纯弯曲梁横截面正应力的布规律实验

（2）弯扭组合变形实验

（3）等强度梁实验（含动静态电阻应变仪）

（4）矩形截面实验梁

（5）弹性模量、泊松比测量实验

（6）压杆稳定实验等实验项目。

四、配置与组成

1.电测综合实验平台

2.18通道动静态应变仪

3.矩形截面实验梁

4.铝合金空心圆管试件

5.拉伸试件

6.压杆稳定试件

7.荷载传感器3只1T，可拆卸传感器导线3条

8.可增选实验，预留安装孔，本实训平台可根据需求扩展完成其他内容。

9.教学实验指导书、析通用模块、材料力学模块、压杆稳定实验模块；

多功能实验装置型号:PL12-CH-JY-3418C多功能实验装置型号:PL12-CH-JY-3418C
