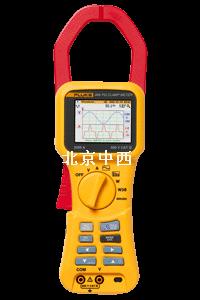

产品名称：电能质量钳型表
产品型号：:Fluke/345
所属类别：
发布时间：2013-12-03
已获点击：494

详细说明

福禄克/电能质量钳型表 型号:Fluke/345 库号：M357571

显示
彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光

电源
电池类型：1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6

电池寿命（典型） > 10 小时（全开背光）
> 12 小时（有限背光）

交流电转接盒 BE345 输入 110/230 V 50/60 Hz
输出 15 V dc，300 mA

环境条件（仅限室内使用）
参考条件所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的

操作温度 0°C 至 50°C（32°F 至 122°F）

电流的温度系数 ≤ ± 0.15 % 读数/°C

电压的温度系数 ≤ ± 0.15 % 读数/°C

相对湿度温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 %

操作海拔高度 2000 m

电气安全
IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护

防护等级 IP40；EN60529

安全工作电压电流测量非绝缘导体和接地线之间：600 V ac rms 或 dc
电压测量输入端子和接地线之间：600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置） 825 V

EMC
幅射 IEC/EN 61326-1:1997 A 类

电磁防干扰 IEC/EN 61326-1:1997 附录 C，性能标准 B

机械技术指标
尺寸（长 x 宽 x 高） 300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸）

重量（包括电池） 820 克/1.8 磅

钳口 60 毫米

钳口容量 58 毫米（直径）

清洁可以使用浸有异丙醇的软布清洗设备。请勿使用研磨剂或其他溶剂。

电气数据

电流测量 (dc, dc rms, ac rms)
量程 0 至 2000 A dc 或 1400 ac rms

自动量程调整功能 40 A / 400 A / 2000 A

分辨率 10 mA（40 A 量程）
100 mA（400 A 量程）
1 A（2000 A 量程）

准确度：dc 和 dc rms I > 10 A： ± 1.5 % 读数 ± 5 位数字
I < 10 A： ± 0.2 A

准确度：AVG I > 10 A： ± 3 % 读数 ± 5 位数字
I < 10 A： ± 0.5 A

准确度：Pk I > 10 A： ± 5 % 读数 ± 5 位数字
I < 10 A： ± 0.5 A

准确度：AHr I > 10 A： ± 2 % 读数 ± 5 位数字
I < 10 A： ± 0.5 AHr

准确度：CF（峰值系数） 1.1 ≤ CF < 3： ± 3 % 读数 ± 5 位数字
3 ≤ CF < 5： ± 5 % 读数 ± 5 位数字
分辨率： 0.01

准确度：RPL（波动） 2 % ≤ RPL < 100 %： ± 3 % 读数 ± 5 位数字
100 % ≤ RPL < 600 %： ± 5 % 读数 ± 5 位数字
分辨率： 0.1 %
Idc > 5 A，Iac > 2 A

电压测量 (dc, dc rms, ac rms)
量程 0 至 825 V dc 或 ac rms

自动量程调整功能 4 V / 40 V / 400 V / 750 V

分辨率 1 mV（4 V 量程）
10 mV（40 V 量程）
100 mV（400 V 量程）
1 V（750 V 量程）

准确度：dc 和 dc rms V > 1 V： ± 1 % 读数 ± 5 位数字
V < 1 V： ± 0.02 V

准确度：AVG V > 1 V： ± 3 % 读数 ± 5 位数字
V < 1 V： ± 0.03 V

准确度：Pk V > 1 V： ± 5 % 读数 ± 5 位数字
V < 1 V： ± 0.03 V

准确度：CF（峰值系数） 1.1 ≤ CF < 3： ± 3 % 读数 ± 5 位数字
3 ≤ CF < 5： ± 5 % 读数 ± 5 位数字
分辨率： 0.01

准确度：RPL（波动） 2 % ≤ RPL < 100 %： ± 3 % 读数 ± 5 位数字
100 % ≤ RPL < 600 %： ± 5 % 读数 ± 5 位数字
分辨率： 0.1 %
Vdc > 0.5 V，Vac > 0.2 V

均为直流测量，15 Hz 至 1 kHz
过载 1,000 V rms
电压 rms 是真有效值测量 (ac + dc)

谐波
THD（总谐波失真） 1 % ≤ THD < 100 %： ± 3 % 读数 ± 5 位数字
100 % ≤ THD < 600 %： ± 5 % 读数 ± 5 位数字
分辨率： 0.1 %

DF（失真系数） 1 % ≤ DF < 100 %： ± 3 % 读数 ± 5 位数字
分辨率： 0.1 %
H02 ≤ Vharm < H13： ± 5 % ± 2 位数字
H13 ≤ Vharm ≤ H30： ± 10 % ± 2 位数字

所有测量最多达第 30 个谐波（第 40 个谐波适用于 15 Hz 至 22 Hz）
基波频率范围：F0 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V

功率测量（单相和三相）(dc, dc rms, ac rms)
量程 0 至 1650 kW dc 或 1200 kW ac

自动量程调整功能 4 kW，40 kW，400 kW，1650 kW

分辨率 1 W（4 kW 量程）
10 W（40 kW 量程）
100 W（400 kW 量程）
1 kW（1200 kW 量程）

准确度 2.5 % 读数 ± 5 位数字
W1? < 2 kW ± 0.08 kW
W3? < 4 kW ± 0.25 kW

VA 测量（单相和三相）(dc, dc rms, ac rms)
量程 0 至 1650 kVA dc 或 1200 kVA ac

自动量程调整功能 4 kVA，40 kVA，400 kVA，1650 kVA

分辨率 1 VA（4 kVA 量程）
10 VA（40 kVA 量程）
100 VA（400 kVA 量程）
1 kVA（1200 kVA 量程）

准确度 VA > 2 kVA： 2.5 % 读数 ± 5 位数字
VA < 2 kVA： ± 0.08 kVA

VAR 测量（单相和三相）
量程 0 至 1250 kVAR

自动量程调整功能 4 kVAR，40 kVAR，400 kVAR，1200 kVAR

分辨率 1 VAR（4 kVAR 量程）
10 VAR（40 kVAR 量程）
100 VAR（400 kVAR 量程）
1 kVAR（1200 kVAR 量程）

准确度 VAR > 4 kVAR： ± 2.5 % 读数 ± 5 位数字
VAR < 4 kVAR： ± 0.25 kVAR

功率系数范围 0.3 < PF < 0.99

功率系数（单相和三相）
量程 0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性））

分辨率 0.001

准确度 ± 3°

频率范围 15 Hz 至 1 kHz

偏移功率系数（单相和三相）
量程 0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性））

分辨率 0.001

准确度 ± 3°

频率范围 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz

千瓦小时 (kWHr)
量程 40,000 kWHr

自动量程调整功能 4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr

分辨率 1 WHr（4 kWHr 量程）
10 WHr（40 kWHr 量程）
100 WHr（400 kWHr 量程）
1 kWHr（4,000 kWHr 量程）
10 kWHr（40,000 kWHr 量程）

准确度 kWHr > 2 kWHr： ± 3 % ± 5 位数字
kWHr < 2 kWHr： ± 0.08 kWHr

所有功率/VA/VAR/PF 测量频率范围：直流，15 Hz 至 1 kHz
电流范围： 10 A 至 1400 A rms
电压范围： 1 V 至 825 V rms
输入： 825 V rms/1400 A rms
过载： 1000 V rms/10,000 A；均为直流测量，15 Hz 至 1 kHz。过载 10,000 A 或真有效值 x 频率 < 400,000

频率测量（电流或电压源）
量程 15 Hz 至 1 kHz

分辨率 0.1 Hz

准确度 15 至 22 Hz ± 0.5 % 读数
40 至 70 Hz ± 0.5 % 读数
15 至 1000 Hz ± 1 % 读数

电流范围 10 A 至 1400 A rms

电压范围 1 V 至 825 V rms

范围功能
电流测量量程： 10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
分辨率： 1 A（40 A 量程）
10 A（400 A 量程）
50 A（2000 A 量程）
准确度： ± 3 % 读数 ± 1 像素
过载： 10,000 A

电压测量量程： 4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
分辨率： 100 mV（4 V 量程）
1 V（40 V 量程）
10 V（400 V 量程）
31.25 V（1000 V 量程）
准确度： ± 2 % 读数 ± 1 像素
过载： 1000 V rms
频率范围：直流，15 Hz 至 600 kHz

时基 2.5 ms，5 ms，10 ms，25 ms，50 ms/div

刷新率 0.5 秒

采样率 15.625 kHz

涌入电流功能
量程 40 A、400 A 和 2000 A

分辨率 10 mA（40 A 量程）
100 mA（400 A 量程）
1 A（2000 A 量程）

准确度 I > 10 A： ± 5 % 读数 ± 1 像素
I < 10 A： ± 0.5 A
均为直流测量，15 Hz 至 1 kHz

过载过载 10,000 A 或真有效值 x 频率 < 400,000
电流 rms 为真有效值测量 (ac + dc)

捕获时间 1 s、3 s、10 s、30 s、100 s 和 300 s

采样率 15.625 kHz
