在线双色红外线测温仪/比色测温仪型号:ZX7M-700-1400℃（40台的单价14500）库号：M400948

产品名称：在线双色红外线测温仪/比色测温仪型号:ZX7M-700-1400℃（40台的单价14500）库号：M400948
产品型号：M400948
所属类别：
发布时间：2013-12-14
已获点击：239

详细说明

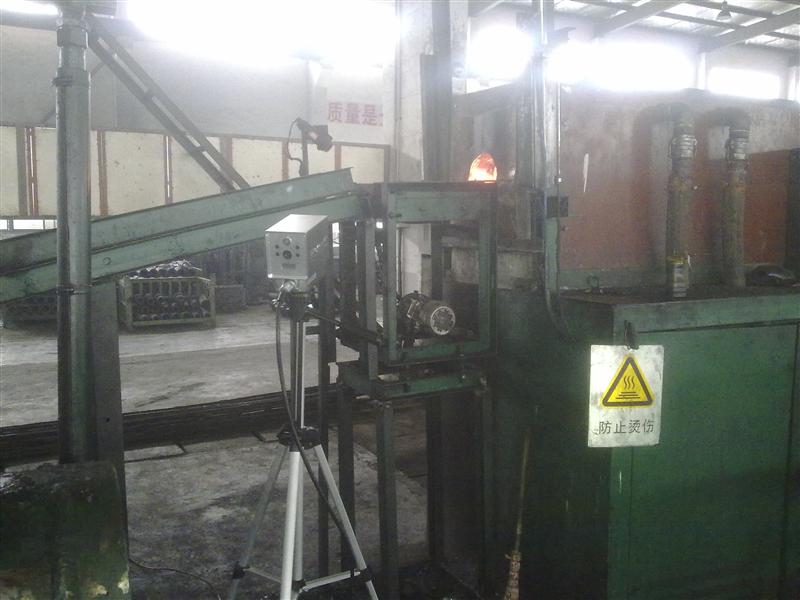

在线双色红外线测温仪/比色测温仪 型号:ZX7M-700-1400℃（40台的单价14500）

库号：M400948

光学式红外测温仪是一种利用红外测温技术实现高、高重复性、快速响应、非接触测量的新型测温仪器。
本系列产品可广泛应用于科学研究、航天、热处理、钢铁生产、焦化、炉窑、粉末冶金、化工、离子镀膜、热压烧结、中高频感应加热等行业，能在300 ~ 1600℃范围内（分段）满足用户的不同需求。
测温仪组成
O系列测温仪由小型的光学系统、光电探测器、电子模块等组成：

测温仪特点
测温高，灵敏度高，重复性测温高。
测温范围300 ~ 3000℃（可分段，可定制）。
可选激光瞄准或目视瞄准。
提供实时值、峰值、谷值、平均值四种测温方式。
发射率（单色测温）连续可调，坡度值（比色测温）连续可调。
电子模块采用高可靠微处理器软硬件技术平台，接口丰富，扩展功能，稳定性高。
采用高Shunt电阻的光电探测器，极大降低了暗电流，热噪声以及温漂，提高了测温和灵敏度。
采用40dB抑制比的光学滤波器，大幅度降低非信号波段光串扰，从而提高测温。
采用自主知识产权的放大器结构，极大地扩展了放大器的动态范围，达到50dB，使得同一款放大器可以支持极宽的温度测量范围。
采用横向滤波器算法，在提高温度灵敏度的同时大幅度的降低了时间开支，使仪器的响应速度达到5ms。
采用16位模数转换器，大幅度提高测温灵敏度，以及温度测量的动态范围。
精密的屏蔽与接地设计，去除了外界电磁干扰对测温的影响，大幅度提高测温。
采用高数字温度芯片进行环境温度补偿，大幅度提高了补偿的。
全透明、高速、高效的网络化通讯接口，实现计算机与仪器间全部参数的数据传送和控制。
应用软件可支持至多128台仪器的远程实时操作。
测温仪类别
O系列光学式红外测温仪按测温方式分为单色和比色：
单色光学式测温仪
用一个波段的红外能量确定目标温度。
适宜测量通路上无衰减（包括固体、灰尘、水蒸气等）、目标与红外测温仪间无阻碍物的情况。
目标要求充满视场，调焦要到位。
环境温度＜60℃。
比色光学式测温仪
用两个不同波段的红外能量的比值确定目标温度。
适宜目标被部分遮挡，或者环境中存在灰尘、烟雾、水蒸气的情况。
目标没有完全充满视场时可正常测量，可不做调焦，但背景温度必须低于目标温度。

红外测温仪标准配置清单
序号配件名称配件用途配件规格数量
01
数字显示表连接0-5V或4-20mA接口，显示当前温度值型号：SR3；
尺寸：96x96
输入类型：0-5V；
供电AC100-240V； 1
02
线性电源给红外测温仪器供电型号：4NIC-X12
输入:AC220V±10%
输出：+24V，0.5A； 1
03
终端电缆连接红外测温仪与外部配件颜色：黑色；
芯数：12芯；
电缆直径：8mm 1
04
电源线分别用来为数字显示表、线性电源供电单相，三芯，黑色 2
05
光学安装架固定光学红外测温仪器尺寸：112x100x64
旋转角度：180 1
06
说明书规范操作硬件说明书和软件说明书 2

红外测温仪可选配置清单
序号配件名称配件用途配件规格数量
01
LED显示屏连接0-5V或4-20mA接口，显示当前温度值型号：LED显示屏
尺寸：800x300;
接口：串口，带协议；
供电：AC220； 1
02
交流稳压源稳定数字显示表的供电电压型号：YQS-2KVA
输入：AC220V±20%
输出：220V
输出功率：2KVA 1
03 上限报警器被测物的温度大于设定的温度上进行报警驱动电平：5V 1
04 下限报警器被测物的温度小于设定温度下进行报警驱动电平：5V 1
05 串口转换器串口匹配 RS485转RS232 1
06 串口延长线延长通讯距离长度可定制 1
07 信号延长线连接数字显示表长度可定制
08 上位机软件远程控制红外测温仪运行环境Windows 1
09 简易水冷套对红外测温仪前端进行冷却材质：不锈钢；
1
10 高端水冷套对红外测温仪整机进行冷却材质：不锈钢；
1
11 水泵给水冷套供水型号：ASP5526；
供电电压：DC+24V；
功率：≤26.4w；
流量：2.6L/min；
吸程：0.7m；
扬程：48m；
体积：162x100x60 1
12 吹尘器保持镜头清洁根据客户需要订购 1
13 吹气泵提供清洁干燥的空气或过滤空气型号：XGB-8；
司；流量：40 m3/h；
功率：0.38KW；
供电：单相或三相；
尺寸：275x250x265 1

产品技术规格
单色光学式红外测温仪参数
性能参数
温度范围 300℃ ~ 1600℃
测温 ±0.3%F.S.
测温重复 0.1℃
分辨率 0.01℃
响应时间 5ms
功能参数
测温方式实测值、峰值保持、谷值保持、平均值
其余滤波功能、摄氏 / 华氏转换、恢复出厂设置
光学参数
响应波长 1.0 um / 1.6um
瞄准方式目视
距离系数 100:1 200:1
目标 5.0mm 2.5mm
测量距离（焦距） 500mm ~ +∞ 500mm ~ +∞
发射率 0.01-1.30，步长0.01
电气参数
供电电源 (24±10%)V，200mA
功耗 12W
电缆插头 12芯耐环境圆形连接器
引出电缆 12芯Φ10耐高温耐环境电缆
数据输出
显示方式 4位LED数码显示
模拟输出双路全隔离输出，0-5V，4-20mA
数字输出 RS485
报警信号输出 2路开关量
环境参数
可耐环境温度无冷却选件 0℃ ~ 60℃
气冷 0℃ ~ 120℃
带水冷却 0℃ ~ 175℃
存储温度 -20℃ ~ +85℃
相对湿度 0% ~ 80%（不结露）

Luna OR比色光学式红外测温仪参数
性能参数
温度范围 600℃ ~ 1600℃
测温 ±0.3%F.S.
测温重复 0.1℃
分辨率 0.01℃
响应时间 7ms
功能参数
测温方式实测值、峰值保持、谷值保持、平均值
其余滤波功能、摄氏 / 华氏转换、恢复出厂设置
光学参数
响应波长 1.0 um
瞄准方式目视瞄准
距离系数 100:1 200:1
目标 5.0mm 2.5mm
测量距离（焦距） 500mm ~ +∞ 500mm ~ +∞
坡度值 0.70-1.30，步长0.01
电气参数
供电电源 (24±10%)V，200mA
功耗 12W
电缆插头 12芯耐环境圆形连接器
引出电缆 12芯Φ10耐高温耐环境电缆
数据输出
显示方式 4位LED数码显示
模拟输出双路全隔离输出，0~5V，4-20mA
数字输出 RS485
报警信号输出 2路开关量
环境参数
可耐环境温度无冷却选件 0℃ ~ 60℃
气冷 0℃ ~ 120℃
带水冷却 0℃ ~ 175℃
存储温度 -20℃ ~ +85℃
相对湿度 0% ~ 80%（不结露）
