平板雷达测速仪 型号:M402248

库号：M402248

体积的K-波段平板雷达
的平板微波组件
2-322km/h的测速范围
0.1km/h的测速
50ms的响应时间
RS232串行输出
两维余弦修正
独有的楔形散射面既可以满足流动测速的需要也可以满足定点测速和卡口的要求，可解决使用其他雷达所面临的一切问题！！！

技术指标

总述
工作波段 K-波段
工作频率 24.150GHz±50MHz
输出功率 20dBm(max)
波束宽度 7o
作用距离＞550m
工作电压 10.8-24VDC
工作温度 -30-70℃

参数
测速范围 2-322km/h
测速 ±0.1km/h

数据输出
通讯方式串行RS232接口
通讯速率波特率1200，2400，9600，19200
数据格式参照配置文件里TX方式
响应时间 50ms

机械参数
重量 0.7kg
体积： 150×150×30mm

DB9连接说明
信号输出连接 DB9连接器
+12VDC 电源 1（红色）
RS232TX 2
RS232RX 3
Ground(屏蔽线信号地) 5
Ground 9（黑色）

可设置数据输出速率
目标速度改变时可选择数据输出速率 1-10次/秒
数据保持时间可选择 1-10秒
速度和速度可屏蔽

可控制角度和方向
余弦角度修正 0° – 45°
Direction(D)表示目标方向
D= + 表示面向雷达的目标
D= - 表示离开雷达的目标
D= ？表方向不明的目标

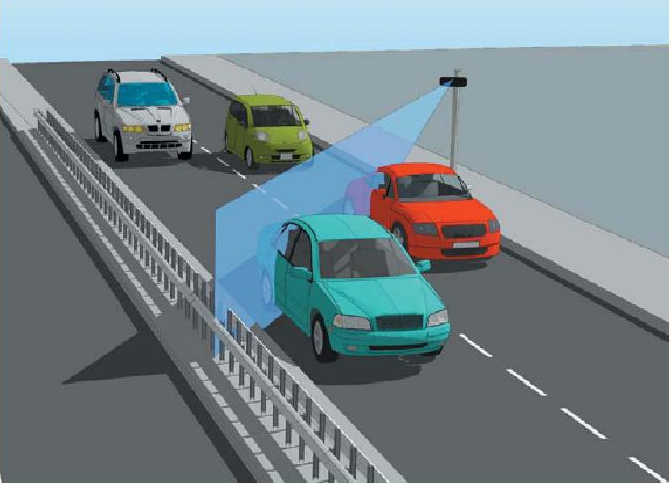

应用领域
固定点超速抓拍电子警察移动超速取证系统卡口系统速度信息提示板速度控制系统速度数据采集动目标检测运动场测速等
