数据采集分析系统型号:DH5922D 库号：D410504

数据采集分析系统 型号:DH5922D

库号：D410504

指标
5.1机箱
5.1.1机箱类型：19英寸机箱、半19英寸机箱
5.1.2单机箱卡槽数： 19英寸机箱支持16卡，半19英寸机箱支持8卡；
5.1.3扩展方式：通过以太网扩展至多通道；
5.1.4同步方式：多机箱之间通过同步时钟盒同步，同步精度20ns；
5.1.5支持通道卡类型：电压/IEPE/桥路信号采集卡、转速/计数器信号采集卡、信号源输出卡、CAN总线卡，数字信号I/O（DI/O）卡，RS485总线卡等；
5.1.6通讯方式：千兆网接口或USB3.0（订货时确定一种）；
5.1.7功耗：半19英寸机箱功耗为160W，19英寸机箱功耗320W；
5.1.8供电方式：交流供电 220V±10％ 50Hz±2％，直流供电10V~30V；
5.1.9冷却方式：风扇强制制冷；
5.1.10尺寸（mm）：237（宽）×133（高）×356（深）（半19英寸机箱，不含上把手不含突出部分）；
482（宽）×133（高）×398（深）（19英寸机箱，含前把手不含突出部分）；
5.1.11重量（满通道状态）：约9.2kg（半19英寸机箱），约15.6kg（19英寸机箱）
5.1.12使用环境：适用于GB/T 6587-2012-Ⅱ组条件；
5.2电压/IEPE/应变桥路信号输入卡
5.2.1通道数：4通道/卡；
5.2.2输入保护：输入信号大于±15V（直流或交流峰值）时，输入全保护；
5.2.3连接器类型：DB26连接器；
5.2.4输入阻抗：10MΩ+10MΩ；
5.2.5输入方式：GND、SIN-DC、DIF-DC、AC、DIF-IEPE、SIN-IEPE；
5.2.6IEPE电源：4mA/24V；
5.2.7电压量程：±10V、±5V、±2V、±1V、±500mV、±200mV、±100mV；
5.2.8电压示值：不大于0.2%F.S；
5.2.9示值稳定性：0.05％/h（20℃±1℃的环境下，预热一小时后测量）
5.2.10非线性：满度的0.1%；
5.2.11通道隔离度：≥80dB；
5.2.12通道一致性：满足B级，相位差：±3°（DC~50kHz）；幅值比：±0.3dB
5.2.13噪声：不大于3μVRMS（输入短路，在大增益和大带宽时折算至输入端）；
5.2.14应变量程：±100000με、±10000με、±1000με；
5.2.15应变示值：±（0.5%red±3με）；
5.2.16零点漂移：不大于3με/2h（预热半小时后，恒温，在大增益时折算至输入端）；
5.2.17供桥电压：2VDC、5VDC、10VDC、24VDC，每通道大输出电流30mA/通道；
5.2.18桥压精度：0.1%
5.2.19桥路方式：全桥、半桥，三线制1/4桥；
5.2.20适用应变计电阻值：
1）半桥、全桥：50Ω～10000Ω任意设定，
2）三线制1/4桥：120Ω或350Ω（订货时确定一种）；
5.2.21自动平衡范围：±20000με；
5.2.22低通滤波器：
1)截止频率：30Hz、300Hz、3kHz、PASS分档切换；
2)平坦度：小于0.1dB（1/2截止频率内）；
3)阻带衰减：于-18dB/oct；
5.2.23高通滤波器：
1）截止频率：AC耦合时：0.16Hz；
2）平坦度：小于0.1dB（10倍截止频率以上）；
3）阻带衰减：大于-6dB/oct；
5.2.24共模抑制：≥ 100dB；
5.2.25共模电压：小于±DC10V、DC～60Hz；
5.2.26模数转换器：每通道独立24位A/D；
5.2.27频响范围：DC～100kHz（﹢0.5dB~-3dB）（50kHz平坦）；
5.2.28连续采样速率：
1)选用半19英寸机箱，通道同步采样时，高256kHz/通道；
2)选用19英寸机箱，通道同步采样，高128kHz/通道；
3)多机箱同步采集，高采样速率128kHz/通道；
5.2.29抗混滤波器：
1)截止频率：采样速率的1/2.56倍，设置采样速率时同时设定；
2)阻带衰减：-120dB/oct；
3)平坦度（分析频率范围内）：±0.05dB；

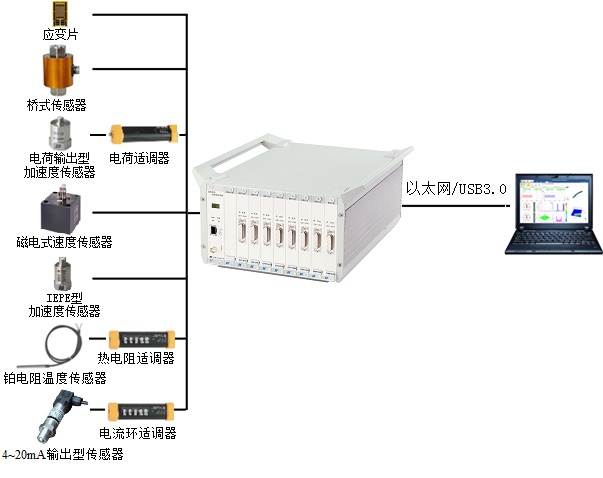

数据采集分析系统JS105-DH5922D
